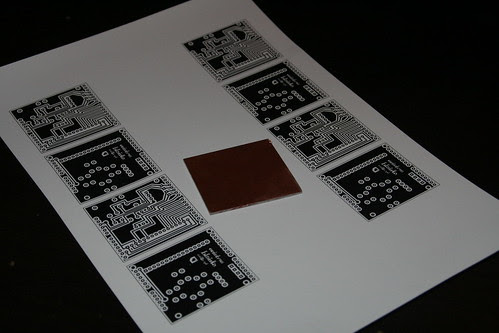

N'ayant pas d'insoleuse pour PCB, j'ai employé une autre technique. Je me suis imprimé les deux faces du circuit sur du papier photo (en miroir).
J'ai utilisé à peu près la meme technique ce dans cette vidéo.
Le transfert de l'encre cuite n'a pas bien fonctionné sur la face du dessus (au niveau des résistances) mais par chance, cette zone n'était pas nécessaire, les connections se font majoritairement sur la face du dessous.
Cette platine est destinée uniquement au développement du système de menu. Comme un ami me donne un coup de main dans la programmation de cette partie, je lui ai fait cette platine pour qu'il puisse utiliser le système sans avoir à se prendre la tête sur les connections.
Il est donc possible de réaliser des circuits imprimés sans avoir de matos en particulier (mis à part l'imprimante laser et du perchlorure de fer pour l'oxydation du cuivre)
